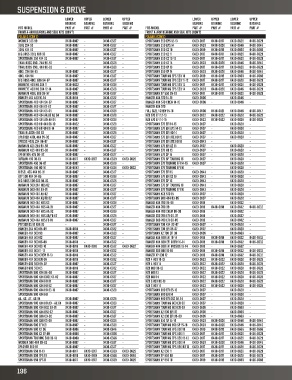

Page 196 - Moose Utility 2018
P. 196
SUSPENSION & DRIVE
LOWER UPPER LOWER UPPER LOWER UPPER LOWER UPPER
BEARING BEARING BUSHING BUSHING BEARING BEARING BUSHING BUSHING
FITS MODEL PART # PART # PART # PART # FITS MODEL PART # PART # PART # PART #
FRONT A-ARM BEARING AND SEAL KITS (CON’T) FRONT A-ARM BEARING AND SEAL KITS (CON’T)
POLARIS (CON’T) POLARIS (CON’T)
WORKER 335 99 0430-0807 - 0430-0627 - SPORTSMAN 550 EPS 12-13 0430-0817 0430-0817 0430-0629 0430-0629
350L 2X4 93 0430-0807 - 0430-0627 - SPORTSMAN 550 EPS 14 0430-0820 0430-0820 0430-0846 0430-0846
350L 4X4 93 0430-0807 - 0430-0627 - SPORTSMAN 550 X2 10 0430-0819 0430-0819 0430-0666 0430-0666
BIG BOSS 350L 6X6 93 0430-0807 - 0430-0627 - SPORTSMAN 550 X2 11 0430-0817 0430-0817 0430-0629 0430-0629
SPORTSMAN 350 4X4 93 0430-0807 - 0430-0627 - SPORTSMAN 550 X2 12-13 0430-0817 0430-0817 0430-0629 0430-0629
TRAIL BOSS 350L 2X4 90-92 - - 0430-0628 - SPORTSMAN 550 X2 14 0430-0820 0430-0820 0430-0846 0430-0846
TRAIL BOSS 350L 4X4 90-92 - - 0430-0628 - SPORTSMAN 550 XP 13 0430-0817 0430-0817 0430-0629 0430-0629
400L 2X4 94-95 0430-0807 - 0430-0627 - SPORTSMAN 550 XP 14 0430-0820 0430-0820 0430-0846 0430-0846
400L 4X4 94 0430-0807 - 0430-0627 - SPORTSMAN TOURING EPS 550 10 0430-0819 0430-0819 0430-0666 0430-0666
BIG BOSS 400L 6X6 94-97 0430-0807 - 0430-0627 - SPORTSMAN TOURING EPS 550 11-12 0430-0817 0430-0817 0430-0629 0430-0629
HAWKEYE 400 HO 2X4 11 0430-0822 - 0430-0628 - SPORTSMAN TOURING EPS 550 13 0430-0817 0430-0817 0430-0629 0430-0629
HAWKEYE 400 HO 2X4 12-14 0430-0807 - 0430-0628 - SPORTSMAN TOURING EPS 550 14 0430-0820 0430-0820 0430-0846 0430-0629
MAGNUM 400L 6X6 96-97 0430-0807 - 0430-0627 - SPORTSMAN XP 550 09-10 0430-0817 0430-0817 0430-0629 0430-0629
RANGER 4X4 400 10-14 0430-0818 - 0430-0632 - RANGER 4X4 570 14-15 0430-0806 - 0430-0846 -
SPORTSMAN 400 4X4 94-97 0430-0807 - 0430-0627 - RANGER 4X4 570 CREW 14-15 0430-0806 - 0430-0846 -
SPORTSMAN 400 4X4 01-02 0430-0807 - 0430-0627 - RANGER 4X4 570
SPORTSMAN 400 4X4 03-05 0430-0807 - 0430-0628 - FULL SIZE / CREW 15-16 0430-0806 0430-0821 0430-0846 0430-0847
SPORTSMAN 400 4X4 AA AE AG 04 0430-0807 - 0430-0628 - RZR 570 EFI 12-13 0430-0822 0430-0822 0430-0628 0430-0628
SPORTSMAN 400 4X4 AQ-AV 04 0430-0807 - 0430-0628 - RZR 570 EFI 14-15 0430-0822 0430-0822 0430-0628 0430-0628
SPORTSMAN 400 HO 4X4 08-10 0430-0822 - 0430-0628 - SPORTSMAN 570 EFI 14-15 0430-0807 - 0430-0628 -
SPORTSMAN 400 HO 4X4 11-14 0430-0807 - 0430-0628 - SPORTSMAN 570 EFI EPS 14-15 0430-0807 - 0430-0628 -
TRAIL BLAZER 400 03 0430-0807 - 0430-0628 - SPORTSMAN 570 EFI HD 14 0430-0807 - 0430-0628 -
XPLORER 400L 4X4 95-02 0430-0807 - 0430-0627 - SPORTSMAN 570 EFI UTE HD 15 0430-0807 - 0430-0628 -
XPRESS 400L 2X4 96-97 0430-0807 - 0430-0627 - SPORTSMAN 570 EFI UTE HD 16 0430-0943 - - -
MAGNUM 425 2X4 95-98 0430-0807 - 0430-0627 - SPORTSMAN 570 EFI X2 15 0430-0807 - 0430-0628 -
MAGNUM 425 4X4 95-98 0430-0807 - 0430-0627 - SPORTSMAN 570 HD 15 0430-0807 - 0430-0628 -
XPEDITION 425 00-02 0430-0807 - 0430-0627 - SPORTSMAN 570 SP 15 0430-0807 - 0430-0628 -
OUTLAW 450 08-10 0430-0817 0430-0817 0430-0629 0430-0629 SPORTSMAN 570 SP TOURING 15 0430-0807 - 0430-0628 -
SPORTSMAN 450 06-07 0430-0807 - 0430-0628 - SPORTSMAN 570 TOURING EFI 14-15 0430-0807 - 0430-0628 -
SPORTSMAN 450 HO 16 0430-0943 - 0430-0628 0430-0632 SPORTSMAN 570 TOURING EFI 16 - - 0430-0628 -
DIESEL 455 4X4 99-01 0430-0807 - 0430-0627 - SPORTSMAN 570 EFI 16 0430-0943 - 0430-0628 -
ATP 500 4X4 04-05 0430-0807 - 0430-0628 - SPORTSMAN 570 EFI X2 16 0430-0943 - 0430-0628 -
BIG BOSS 500 6X6 98-03 0430-0807 - 0430-0628 - SPORTSMAN 570 SP 16 0430-0943 - 0430-0628 -
MAGNUM 500 2X4 HDS 02 0430-0807 - 0430-0627 - SPORTSMAN 570 SP TOURING 16 0430-0943 - 0430-0628 -
MAGNUM 500 4X4 99-01 0430-0807 - 0430-0627 - SPORTSMAN 570 TOURING EFI 16 0430-0943 - 0430-0628 -
MAGNUM 500 4X4 AA 02 0430-0807 - 0430-0627 - SPORTSMAN ACE 570 15 0430-0807 - 0430-0628 -
MAGNUM 500 4X4 AB/FB 02 0430-0807 - 0430-0627 - SPORTSMAN 600 4X4 03-05 0430-0807 - 0430-0628 -
MAGNUM 500 4X4 HDS 03 0430-0807 - 0430-0628 - RANGER 4X4 700 05-08 0430-0818 - 0430-0632 -
MAGNUM 500 4X4 HDS AA 01 0430-0807 - 0430-0627 - RANGER 4X4 700 09 0430-0818 0430-0818 0430-0632 0430-0632
MAGNUM 500 4X4 HDS AA 02 0430-0807 - 0430-0628 - RANGER 4X4 700 CREW 08-09 0430-0818 - 0430-0632 -
MAGNUM 500 4X4 HDS AB/FB 02 0430-0807 - 0430-0628 - RANGER 6X6 700 EFI 06-07 0430-0818 - 0430-0632 -
MAGNUM 500 4X4 HDS FB 01 0430-0807 - 0430-0627 - RANGER 6X6 700 EFI 08-09 0430-0818 - 0430-0632 -
PTV SERIES 10 6X6 03 - - 0430-0627 - SPORTSMAN 700 4X4 02-07 0430-0807 - 0430-0628 -
RANGER 2X4 500 05-09 0430-0818 - 0430-0632 - SPORTSMAN 700 EFI 05-07 0430-0807 - 0430-0628 -
RANGER 4X4 500 99 0430-0807 - 0430-0628 - SPORTSMAN X2 700 EFI 08 0430-0808 - 0430-0666 -
RANGER 4X4 500 02 0430-0807 - 0430-0627 - RANGER 4X4 800 EFI 10-14 0430-0818 0430-0818 0430-0632 0430-0632
RANGER 4X4 500 05-08 0430-0818 - 0430-0632 - RANGER 4X4 800 EFI CREW 10-14 0430-0818 0430-0818 0430-0632 0430-0632
RANGER 4X4 500 09-10 0430-0818 0430-0818 0430-0632 0430-0632 RANGER 4X4 800 EFI MIDSIZE 13-14 0430-0818 - 0430-0632 -
RANGER 4X4 500 11-13 0430-0818 - 0430-0632 - RANGER 6X6 800 10-16 0430-0818 0430-0818 0430-0632 0430-0632
RANGER 4X4 500 CREW 11-13 0430-0818 - 0430-0632 - RANGER XP 800 12 0430-0818 0430-0818 0430-0632 0430-0632
RANGER 4X4 500 EFI 06 0430-0818 - 0430-0632 - RZR 4 800 10-13 0430-0822 0430-0822 0430-0628 0430-0628
RANGER 6X6 500 99-02 0430-0807 - 0430-0627 - RZR 4 800 14 0430-0822 0430-0822 0430-0628 0430-0628
RANGER 6X6 500 05 0430-0818 - 0430-0632 - RZR 800 08-12 0430-0822 0430-0822 0430-0628 0430-0628
SPORTSMAN 500 4X4 96-00 0430-0807 - 0430-0627 - RZR 800 13 0430-0822 0430-0822 0430-0628 0430-0628
SPORTSMAN 500 4X4 DUSE 01-02 0430-0807 - 0430-0627 - RZR 800 14 0430-0822 0430-0822 0430-0628 0430-0628
SPORTSMAN 500 4X4 HO 01 0430-0807 - 0430-0627 - RZR S 800 09-13 0430-0822 0430-0822 0430-0628 0430-0628
SPORTSMAN 500 4X4 HO 02 0430-0807 - 0430-0627 - RZR S 800 14 0430-0822 0430-0822 0430-0628 0430-0628
SPORTSMAN 500 4X4 HO 03-13 0430-0807 - 0430-0628 - SPORTSMAN 800 EFI 05-13 0430-0807 - 0430-0628 -
SPORTSMAN 500 4X4 HO SPORTSMAN 800 EFI 14 0430-0807 - 0430-0628 -
AA- AC- AE- AG 04 0430-0807 - 0430-0628 - SPORTSMAN 800 EFI 6X6 09-14 0430-0807 - 0430-0628 -
SPORTSMAN 500 4X4 HO AO - AX 04 0430-0807 - 0430-0628 - SPORTSMAN TOURING 800 EFI 08 0430-0807 - 0430-0628 -
SPORTSMAN 500 4X4 RSE 99-01 0430-0807 - 0430-0627 - SPORTSMAN TOURING 800 EFI 09 0430-0808 - 0430-0666 -
SPORTSMAN 500 4X4 RSE 02 0430-0807 - 0430-0627 - SPORTSMAN X2 800 EFI 07 0430-0808 - 0430-0666 -
SPORTSMAN 500 6X6 00-02 0430-0807 - 0430-0627 - SPORTSMAN X2 800 EFI 08-09 0430-0808 - 0430-0666 -
SPORTSMAN 500 6X6 03-08 0430-0807 - 0430-0628 - SPORTSMAN 850 SP 15-16 0430-0820 0430-0820 0430-0846 0430-0846
SPORTSMAN 500 EFI 09 0430-0807 - 0430-0628 - SPORTSMAN TOURING 850 SP 15-16 0430-0820 0430-0820 0430-0846 0430-0846
SPORTSMAN 500 X2 06 0430-0806 - 0430-0846 - SPORTSMAN TOURING EPS 850 10 0430-0819 0430-0819 0430-0666 0430-0666
SPORTSMAN 500 X2 07-09 0430-0808 - 0430-0666 - SPORTSMAN TOURING EPS 850 11 0430-0817 0430-0817 0430-0629 0430-0629
SPORTSMAN TOURING 500 08-13 0430-0808 - 0430-0666 - SPORTSMAN TOURING EPS 850 12-13 0430-0817 0430-0817 0430-0629 0430-0629
WORKER 500 4X4 99-02 0430-0807 - 0430-0627 - SPORTSMAN TOURING EPS 850 14 0430-0820 0430-0820 0430-0846 0430-0846
XPLORER 500 97 0430-0807 - 0430-0627 - SPORTSMAN TOURING EPS 850 HO 13 0430-0817 0430-0817 0430-0629 0430-0629
SPORTSMAN 550 11-13 0430-0817 0430-0817 0430-0629 0430-0629 SPORTSMAN X2 850 11 0430-0817 0430-0817 0430-0629 0430-0629
SPORTSMAN 550 EPS 10 0430-0819 0430-0819 0430-0666 0430-0666 SPORTSMAN XP 850 09 0430-0817 0430-0817 0430-0629 0430-0629
SPORTSMAN 550 EPS 11 0430-0817 0430-0817 0430-0629 0430-0629 SPORTSMAN XP 850 10 0430-0819 0430-0819 0430-0666 0430-0666
196
