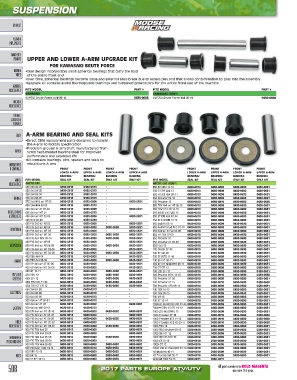

Page 508 - ATV 2017

SUSPENSION

EXHAUST

PLOWS &
IMPLEMENTS

WINCHES &
MOUNTS UPPER AND LOWER A-ARM UPGRADE KIT
FOR KAWASAKI BRUTE FORCE
AUDIO & •OEM design incorporates small spherical bearings that carry the load
VIDEO of the entire front end
•Over time, spherical bearings become loose and external seals break due to excess play and that allows contamination to pass into the assembly
•Upgrade kit contains acetal thermoplastic bushings and hardened ground pins for the entire front end of the machine
GENERAL
ACCESSORIES FITS MODEL PART # FITS MODEL PART #
KAWASAKI KAWASAKI (CONT)
KVF650 Brute Force 4x4i 06‑14 0430-0608 KVF750 Brute Force 4x4 05‑11 0430-0608
RACKS &
ACCESSORIES

TRUNKS,
LUGGAGE &
STORAGE
BODY A-ARM BEARING AND SEAL KITS
•Direct OEM replacement parts designed to rebuild
the A‑arm to factory specification
•Precision‑ground A‑arm shaft manufactured from
ARMOR 52100 heat‑treated bearing steel for improved
performance and extended life
•Kit contains bearings, pins, spacers and seals to
HANDLEBARS rebuild one A‑arm
& CONTROLS FRONT FRONT FRONT FRONT FRONT FRONT FRONT FRONT
LOWER A-ARM UPPER A-ARM LOWER A-ARM UPPER A-ARM LOWER A-ARM UPPER A-ARM LOWER A-ARM UPPER A-ARM
BEARING/ BEARING/ BUSHING BUSHING BEARING/ BEARING/ BUSHING BUSHING
WHEEL FITS MODEL SEAL KIT SEAL KIT ONLY KIT ONLY KIT FITS MODEL SEAL KIT SEAL KIT ONLY KIT ONLY KIT
ACCESSORIES ARCTIC CAT ARCTIC CAT (CONT)
250 2x4 99‑05 0430-0313 0430-0313 - - 550 EFI 4X4 12‑13 0430-0810 0430-0809 0430-0630 0430-0631
250 4x4 01‑05 0430-0313 0430-0313 - - 550 GT EFI 4X4 12 0430-0810 0430-0809 0430-0630 0430-0631
300 2x4 98‑04 0430-0313 0430-0313 - - 550 H1 FIS 4X4 09‑11 0430-0810 0430-0809 0430-0630 0430-0631
BRAKES 300 4x4 98‑05 0430-0313 0430-0313 - - 550 Prowler 09‑14 0430-0810 0430-0809 0430-0630 0430-0631
375 2x4/ 4X4 w/ AT 02 0430-0313 0430-0809 - 0430-0631 550 Prowler 15 0430-0810 0430-0810 0430-0630 0430-0630
400 2x4/ 4X4 98‑01 0430-0313 0430-0313 - - 550 TRV 4x4 w/ AT 09‑13 0430-0810 0430-0809 0430-0630 0430-0631
400 4x4 w/ AT 03‑04 0430-0313 0430-0809 - 0430-0631 550 TRV XT/ LTD 14‑15 0430-0810 0430-0809 0430-0630 0430-0631
BELTS, CHAINS 400 4x4 w/ MT 01 0430-0313 0430-0313 - - 550 XR EFI/XT/ LTD 15 0430-0810 0430-0809 0430-0630 0430-0631
& SPROCKETS 400 4x4 w/ MT 02‑04 0430-0313 0430-0809 - 0430-0631 550 XT EFI 4X4 13‑14 0430-0810 0430-0809 0430-0630 0430-0631
400 DVX 04‑08 0430-0048 0430-0040 - - 550 XT LTD EFI 12‑14 0430-0810 0430-0809 0430-0630 0430-0631
400 FIS 2x4 w/ AT 03 0430-0313 0430-0809 - 0430-0631 650 4x4 H1 05‑11 0430-0810 0430-0809 0430-0630 0430-0631
400 FIS 2x4 w/ AT 04 0430-0810 0430-0809 0430-0630 0430-0631 650 4x4 H1 Mud Pro 10‑11 0430-0810 0430-0809 0430-0630 0430-0631
DRIVETRAIN 400 FIS 2x4 w/ MT 03 0430-0313 0430-0809 - 0430-0631 650 4x4 w/ AT V2 04‑06 0430-0810 0430-0809 0430-0630 0430-0631
400 FIS 2x4 w/ MT 04 0430-0810 0430-0809 0430-0630 0430-0631 650 H1 TBX 07‑09 0430-0810 0430-0809 0430-0630 0430-0631
400 FIS 4x4 TRV 09‑14 0430-0810 0430-0809 0430-0630 0430-0631 650 Prowler 07 0430-0810 0430-0809 0430-0630 0430-0631
400 FIS 4x4 w/ AT 03 0430-0313 0430-0809 - 0430-0631 650 Prowler XT 06‑09 0430-0810 0430-0809 0430-0630 0430-0631
SUSPENSION 400 FIS 4x4 w/ AT 04‑08 0430-0810 0430-0809 0430-0630 0430-0631 650i 4x4 12 0430-0810 0430-0809 0430-0630 0430-0631
400 FIS 4x4 w/ MT 02‑03 0430-0313 0430-0809 - 0430-0631 700 Diesel 07‑15 0430-0810 0430-0809 0430-0630 0430-0631
400 FIS 4x4 w/ MT 04‑08 0430-0810 0430-0809 0430-0630 0430-0631 700 EFI 06‑08 0430-0810 0430-0809 0430-0630 0430-0631
400 TBX 4x4 04 0430-0313 0430-0809 - 0430-0631 700 EFI/ LTD 11‑14 0430-0810 0430-0809 0430-0630 0430-0631
ENGINE 400 TBX 4x4 05‑06 0430-0810 0430-0809 0430-0630 0430-0631 700 EFI H1 08‑11 0430-0810 0430-0809 0430-0630 0430-0631
400 VP 4x4 w/ AT 05‑06 0430-0313 0430-0809 - 0430-0631 700 EFI H1 MUDPRO 09‑11 0430-0810 0430-0809 0430-0630 0430-0631
400 VP 4x4 w/ MT 05‑06 0430-0313 0430-0809 - 0430-0631 700 GT EFI 12 0430-0810 0430-0809 0430-0630 0430-0631
450 H1 10‑11 0430-0810 0430-0809 0430-0630 0430-0631 700 LTD EFI 13 0430-0810 0430-0809 0430-0630 0430-0631
FUEL/AIR 450 TRV 12 0430-0810 0430-0809 0430-0630 0430-0631 700 Prowler HDX 12‑15 0430-0810 0430-0810 0430-0630 0430-0630
SYSTEMS 450i EFI 12 0430-0810 0430-0809 0430-0630 0430-0631 700 Prowler XT 09 0430-0810 0430-0809 0430-0630 0430-0631
450i TRV EFI 11‑12 0430-0810 0430-0809 0430-0630 0430-0631 700 Prowler XT 15 0430-0810 0430-0810 0430-0630 0430-0630
450i TRV GT EFI 12 0430-0810 0430-0809 0430-0630 0430-0631 700 Prowler XTX 08‑14 0430-0810 0430-0809 0430-0630 0430-0631
454 2x4 97‑98 0430-0313 0430-0313 - - 700 TBX 10‑15 0430-0810 0430-0809 0430-0630 0430-0631
ELECTRICAL 454 4x4 96‑98 0430-0313 0430-0313 - - 700 TRV 08‑15 0430-0810 0430-0809 0430-0630 0430-0631
500 4x4 98‑99 0430-0313 0430-0313 - - 700 XR 15 0430-0810 0430-0809 0430-0630 0430-0631
500 4x4 w/ AT 00‑01 0430-0313 0430-0313 - - 700 XT 13‑14 0430-0810 0430-0809 0430-0630 0430-0631
500 4x4 w/ AT 02 0430-0313 0430-0809 - 0430-0631 700i EFI MUDPRO/ LTD 12‑15 0430-0810 0430-0809 0430-0630 0430-0631
LIGHTING 500 4x4 w/ MT 00‑01 0430-0313 0430-0313 - - 700i H1 TRV GT EFI 11‑12 0430-0810 0430-0809 0430-0630 0430-0631
500 EFI 4x4 w/ AT 13‑16 0430-0810 0430-0809 0430-0630 0430-0631 1000 LTD MUDPRO 15 0430-0810 0430-0809 0430-0630 0430-0631
500 FIS 4x4 w/ AT 02‑03 0430-0313 0430-0809 - 0430-0631 1000 Prowler XT 15 0430-0810 0430-0810 0430-0630 0430-0630
500 FIS 4x4 w/ AT 04‑09 0430-0810 0430-0809 0430-0630 0430-0631 1000 Prowler XTZ 11‑14 0430-0810 0430-0810 0430-0630 0430-0630
RIDER 500 FIS 4x4 w/ MT 02‑03 0430-0313 0430-0809 - 0430-0631 1000 Prowler XTZ H2 09‑11 0430-0810 0430-0810 0430-0630 0430-0630
ACCESSORIES 500 FIS 4x4 w/ MT 04‑09 0430-0810 0430-0809 0430-0630 0430-0631 1000 TRV 13 0430-0810 0430-0809 0430-0630 0430-0631
500 FIS TBX 4x4 02 0430-0313 0430-0809 - 0430-0631 1000 TRV/ Cruiser 09‑12 0430-0810 0430-0809 0430-0630 0430-0631
500 FIS TBX 4x4 03‑04 0430-0313 0430-0809 - 0430-0631 1000 TRV GT 12 0430-0810 0430-0809 0430-0630 0430-0631
HARDWARE & 500 FIS TBX 4x4 05‑06 0430-0810 0430-0809 0430-0630 0430-0631 1000 TRV XT/ LTD 15 0430-0810 0430-0809 0430-0630 0430-0631
MERCHANDISING 500 FIS TRV 4x4 03‑04 0430-0313 0430-0809 - 0430-0631 1000 XT 13‑16 0430-0810 0430-0809 0430-0630 0430-0631
500 FIS TRV 4x4 05‑08 0430-0810 0430-0809 0430-0630 0430-0631 1000i GT 12 0430-0810 0430-0809 0430-0630 0430-0631
500 Prowler HDX 14‑15 0430-0810 0430-0810 0430-0630 0430-0630 1000i LTD EFI Mudpro 12‑14 0430-0810 0430-0809 0430-0630 0430-0631
500 TRV 13‑15 0430-0810 0430-0809 0430-0630 0430-0631 H2 Mudpro 10‑11 0430-0810 0430-0809 0430-0630 0430-0631
INDEX 500 XR 15 0430-0810 0430-0809 0430-0630 0430-0631 H2 Thundercat 08‑11 0430-0810 0430-0809 0430-0630 0430-0631
500 XT EFI 13‑14 0430-0810 0430-0809 0430-0630 0430-0631 Wildcat 1000 14‑15 0430-0811 0430-0811 - -

508 2017 PARTS EUROPE ATV/UTV All part numbers in BOLD MAGENTA
are new this year.
